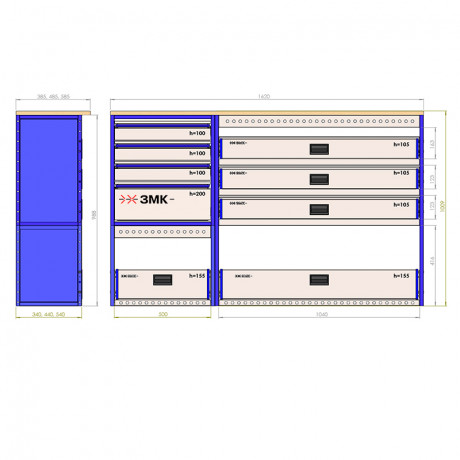

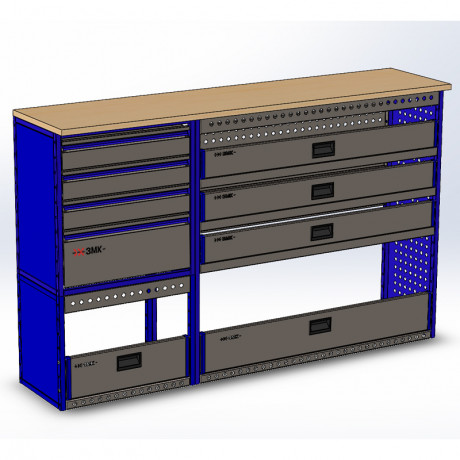

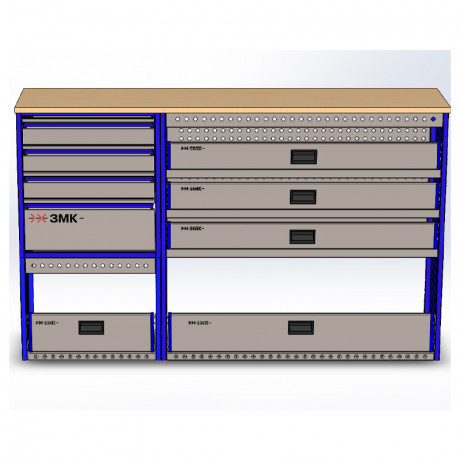

ВЕРСТАК AM.1.31.1009.1620.XXX
Составляющие элементы комплектов АВТОстеллажей изготовлены из высококачественной оцинкованной стали толщиной 1 мм.
Рамы, на которых собираются конструкции, изготовлены из высококачественной профильной стальной трубы квадратного сечения 20х20 мм. Покрытие - порошковое полимерное. Цвет синий (RAL-5005). Шаг отверстий для крепления составляет 52 мм, что позволяет подобрать высоту размещения полок, ящиков или столешниц самым удобным способом.
Перфорированные стенки, экраны или борта полок позволяют фиксировать с помощью резиновых креплений вспомогательный инструмент или оборудование.
Допустимая нагрузка на все ящики до 35 кг.
Допустимая нагрузка на все полки до 50 кг.
Допустимая нагрузка на столешницы до 100 кг.
В комплект стеллажа входят все необходимые метизы, фиксаторы, кронштейны и усилители.
Примечание: стеллажи поставляются в разобранном виде в надежной упаковке.
Инструкция по монтажу в автомобиль модульных систем: [СКАЧАТЬ]
AM.1.31.1009.1620.385:
| № |
Наименование товара |
Кол-во |
Объем, куб.м |
Вес, кг |
| 1 |
Верхняя полка опора 500*340*20 |
1 |
0,004 |
0,25 |
| 2 |
Крышка откидная 115*1040 |
3 |
0,008 |
0,88 |
| 3 |
Крышка откидная 165*1040 |
1 |
0,004 |
2,73 |
| 4 |
Крышка откидная 165*500 |
1 |
0,002 |
0,32 |
| 5 |
Набор метизов для КкК-I_12-2016 |
4 |
0,004 |
0,6 |
| 6 |
Набор метизов для смежных конструкций |
12 |
0,012 |
0,43 |
| 7 |
Набор метизов для фикс. КрП_Рама_Рама_ОткК |
3 |
0 |
0,08 |
| 8 |
Опора перф.усил. 64*1040*20 |
2 |
0,003 |
2,52 |
| 9 |
Полка 1040*340*33 |
3 |
0,039 |
0,3 |
| 10 |
Полка опора 500*340*20 |
1 |
0,004 |
0,1 |
| 11 |
Рама 988*340*20 |
4 |
0,031 |
7,84 |
| 12 |
Резьбовой герметик анаэробный Фиксатор № 3 20г (41 шт/кор) |
1 |
0 |
0,03 |
| 13 |
Стенка боковая 948*300*20 |
2 |
0,013 |
0,06 |
| 14 |
Стенка задняя усиливающая 100*1040*20 |
3 |
0,007 |
3,29 |
| 15 |
Стенка задняя усиливающая 150*500*20 |
1 |
0,002 |
0,78 |
| 16 |
Столешница фанерная 1620*385*21 |
1 |
0,015 |
0,16 |
| 17 |
Уголок 30*1080*20 |
1 |
0,001 |
0,48 |
| 18 |
Уголок 30*540*20 |
1 |
0 |
0,01 |
| 19 |
Ящик выдвижной 100*500*340 |
3 |
0,053 |
16,03 |
| 20 |
Ящик выдвижной 200*500*340 |
1 |
0,035 |
8,11 |
| 49 |
0,237 |
45 |
AM.1.31.1009.1620.485
| № |
Наименование товара |
Кол-во |
Объем, куб.м |
Вес, кг |
| 1 |
Верхняя полка опора 500*440*20 |
1 |
0,006 |
4,16 |
| 2 |
Крышка откидная 115*1040 |
3 |
0,008 |
0,88 |
| 3 |
Крышка откидная 165*1040 |
1 |
0,004 |
4,55 |
| 4 |
Крышка откидная 165*500 |
1 |
0,002 |
1,83 |
| 5 |
Набор метизов для КкК-I_12-2016 |
4 |
0,004 |
1,86 |
| 6 |
Набор метизов для смежных конструкций |
12 |
0,012 |
0,43 |
| 7 |
Набор метизов для фикс. КрП_Рама_Рама_ОткК |
3 |
0 |
0,08 |
| 8 |
Опора перф.усил. 64*1040*20 |
2 |
0,003 |
3,21 |
| 9 |
Полка 1040*440*33 |
3 |
0,05 |
0,3 |
| 10 |
Полка опора 500*440*20 |
1 |
0,005 |
2,29 |
| 11 |
Рама 988*440*20 |
4 |
0,04 |
8,31 |
| 12 |
Резьбовой герметик анаэробный Фиксатор № 3 20г (41 шт/кор) |
1 |
0 |
0,03 |
| 13 |
Стенка боковая 480*400*20 |
1 |
0,004 |
0,03 |
| 14 |
Стенка боковая 948*400*20 |
1 |
0,009 |
0,03 |
| 15 |
Стенка боковая 948*400*20 перф. |
1 |
0,009 |
0,03 |
| 16 |
Стенка задняя усиливающая 100*1040*20 |
3 |
0,007 |
3,29 |
| 17 |
Стенка задняя усиливающая 150*500*20 |
1 |
0,002 |
0,9 |
| 18 |
Столешница фанерная 1620*485*21 |
1 |
0,019 |
0,16 |
| 19 |
Уголок 30*1080*20 |
1 |
0,001 |
0,64 |
| 20 |
Уголок 30*540*20 |
1 |
0 |
0,33 |
| 21 |
Ящик выдвижной 100*500*440 |
3 |
0,069 |
19,43 |
| 22 |
Ящик выдвижной 200*500*440 |
1 |
0,045 |
11,06 |
| 50 |
0,299 |
63,83 |
| Объём упаковки | 0.3 л |
| Глубина | 340, 440, 540 |
| Высота | 1009 мм |
| Длина мм | 1620 мм |
Для уточнения способа и условий доставки свяжитесь с нашим менеджером.
